محرك متكامل ومبرد بالماء ومزود بمغناطيس دائم ومتغير التردد: ثورة في توفير الطاقة للبيئات الصناعية القاسية

في تطبيقات المحركات الصناعية، كانت هناك منذ فترة طويلة فئة من بيئات التشغيل الصعبة حيث تكافح حلول محركات التردد المتغير التقليدية (VFD) من أجل الأداء الفعال - ورش العمل المغلقة ذات درجة الحرارة العالية، والمناجم تحت الأرض، والمرافق عالية الرطوبة، والمواقع الصناعية المتربة. غالبًا ما تعاني هذه البيئات من سوء تبديد الحرارة، أو مساحة التثبيت المحدودة، أو الغبار الزائد، أو تسرب الرطوبة. ونتيجة لذلك، فإن المحركات التقليدية المبردة بالهواء وأنظمة VFD المنفصلة تتعرض في كثير من الأحيان للفشل، وانخفاض عمر الخدمة، وزيادة تكاليف الصيانة.

تم تطوير المحرك المتكامل ذو التردد المتغير والمغناطيس الدائم والمبرد بالماء والمغلق بالكامل خصيصًا لمواجهة هذه التحديات.

تكنولوجيا تبريد المياه: من القيود الحرارية إلى انخفاض كبير في ارتفاع درجة الحرارة

تعتمد المحركات التقليدية المبردة بالهواء على دوران الهواء لتبديد الحرارة. في البيئات المغلقة أو ذات درجات الحرارة العالية، لا يمكن إزالة الحرارة بشكل فعال، مما يؤدي إلى ارتفاع درجة الحرارة، وخفض الطاقة، وحتى فشل المحرك.

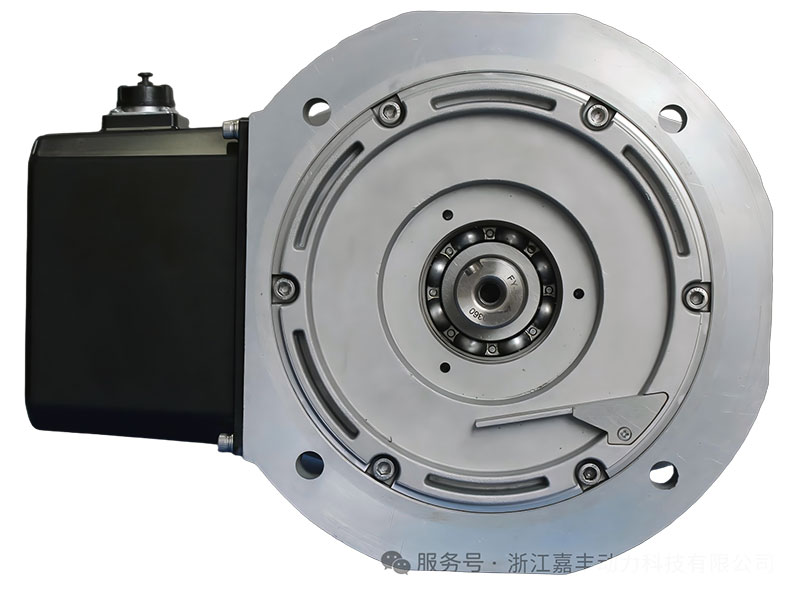

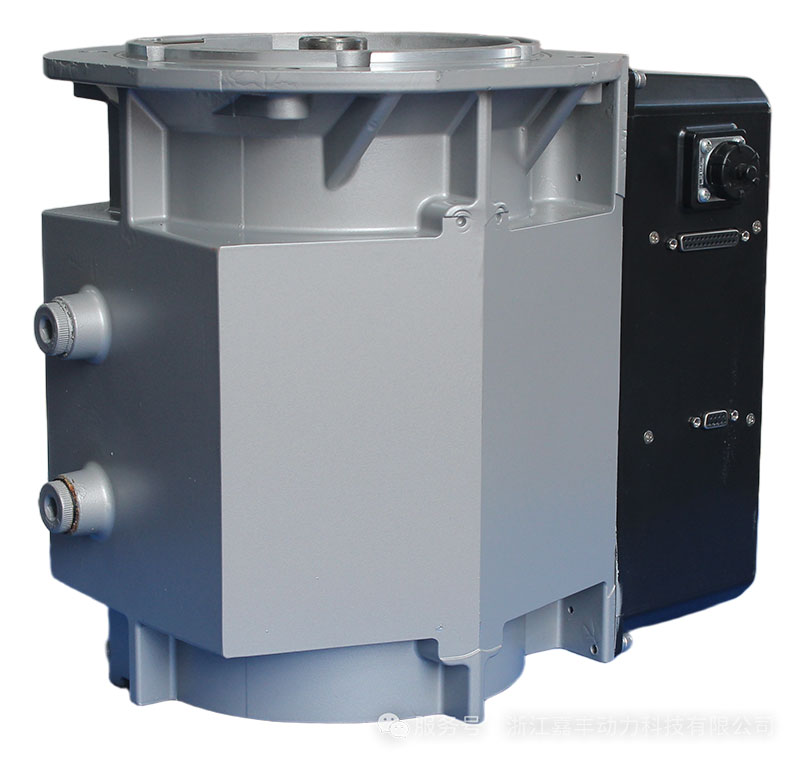

يعتمد المحرك المتكامل المبرد بالماء والمغلق بالكامل تصميمًا مزدوجًا لتبريد الماء لكل من المحرك ومحرك التردد المتغير. يتم تدوير مياه التبريد عبر مبيت الجزء الثابت للمحرك ووحدات طاقة VFD في وقت واحد، مما يؤدي إلى نقل الحرارة بعيدًا بشكل مباشر وفعال.

فوائد هذا التصميم كبيرة. وبنفس الحجم المادي، يمكن للمحرك تحقيق كثافة طاقة أعلى بكثير. حتى في ظل ظروف التحميل الكامل أو التحميل الزائد، يمكن للنظام الحفاظ على عملية مستقرة في درجات الحرارة المنخفضة. تظهر بيانات الاختبار الميداني أن استبدال المحركات الحثية التقليدية المبردة بالهواء بمحركات متكاملة مبردة بالماء يمكن أن يقلل من ارتفاع درجة حرارة سطح المحرك بأكثر من 30%.

لا تعمل درجات حرارة التشغيل المنخفضة على تحسين الكفاءة فحسب، بل تعمل أيضًا على إطالة عمر العزل وتقليل متطلبات الصيانة.

هيكل مغلق بالكامل: حماية فائقة ضد الغبار والرطوبة

الميزة الرئيسية الأخرى للمحرك المتكامل والمبرد بالماء والمغلق بالكامل هي قدرته على الحماية الاستثنائية.

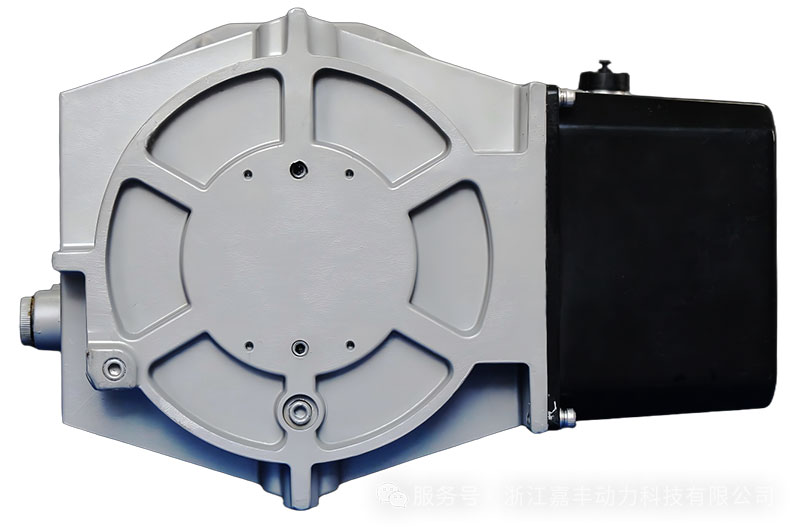

تتطلب المحركات التقليدية المبردة بالهواء فتحات تهوية لتدفق الهواء، مما يسمح بدخول الغبار والرطوبة والغازات المسببة للتآكل إلى المحرك، مما يزيد من خطر الفشل. وفي المقابل، يتميز المحرك المدمج المبرد بالماء بغطاء مغلق بالكامل. تتم إزالة الحرارة من خلال قنوات التبريد الداخلية بدلاً من تدفق الهواء الخارجي، مما يلغي الحاجة إلى فتحات التهوية.

ونتيجة لذلك، يمكن تحقيق تصنيفات الحماية IP55 أو أعلى بسهولة. المكونات الإلكترونية الداخلية معزولة تمامًا عن الظروف البيئية القاسية.

في صناعات مثل المعادن، وإنتاج الألياف الكيماوية، والتعدين تحت الأرض، حيث تكون مستويات الرطوبة والغبار مرتفعة بشكل خاص، يعمل هذا التصميم على تحسين موثوقية المعدات بشكل كبير. وفي بعض التطبيقات، تم تقليل تكرار الصيانة السنوية من خمسة تدخلات خدمة سنويًا إلى أقل من تدخل واحد، مما أدى إلى خفض تكاليف الصيانة بأكثر من النصف.

تكامل التوصيل والتشغيل: الاستمرار في فوائد التصميم المتكامل

وباعتباره عضوًا متقدمًا في عائلة المحركات المتكاملة ذات التردد المتغير ذات المغناطيس الدائم، فإن الإصدار المغلق بالكامل والمبرد بالماء يحتفظ بمزايا التوصيل والتشغيل الأساسية للأنظمة المتكاملة.

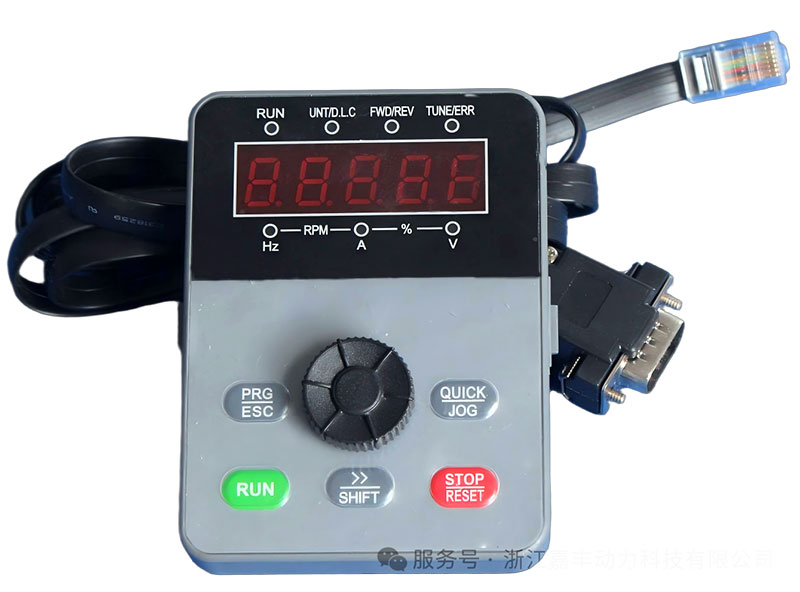

تتم مطابقة المحرك وVFD في المصنع وتهيئتهما مسبقًا قبل الشحن، مما يلغي الحاجة إلى عمليات تشغيل معقدة في الموقع. يمكن للمستخدمين ببساطة توصيل مصدر الطاقة وبدء التشغيل.

كما يلغي التصميم المدمج المدمج الحاجة إلى خزانة تحكم منفصلة، ​​مما يقلل من متطلبات مساحة التثبيت ويجعلها مناسبة بشكل خاص للمشروعات التحديثية ذات المساحة المتاحة المحدودة.

من منظور كفاءة الطاقة، يستخدم المحرك مواد مغناطيسية دائمة نادرة عالية الأداء ويحقق مستوى IE5 فائق الكفاءة. بالمقارنة مع المحركات الحثية التقليدية، يمكن أن تتحسن الكفاءة بنسبة 10% تقريبًا. عند دمجه مع التحكم في السرعة ذات التردد المتغير، يمكن أن يكون التوفير الإجمالي في الطاقة أكبر.

التطبيقات المثالية: مصممة للظروف الصناعية الصعبة

تعد المحركات المتكاملة ذات التردد المتغير ذات المغناطيس الدائم والمبردة بالماء والمبردة بالماء مناسبة بشكل خاص للبيئات التالية:

المناطق المغلقة ذات درجات الحرارة العالية

تشمل الأمثلة ما يلي:

عادةً ما تتسم هذه المرافق بضعف دوران الهواء وارتفاع درجات الحرارة المحيطة، حيث غالبًا ما تصبح حلول تبريد الهواء غير فعالة ويوفر التبريد بالمياه بديلاً أكثر موثوقية.

البيئات عالية الرطوبة والمتربة

تشمل الأمثلة ما يلي:

في هذه التطبيقات، تعد معدلات الحماية العالية أمرًا بالغ الأهمية. يمنع التصميم المغلق بالكامل الرطوبة والغبار من دخول المعدات.

المواقع الحساسة للضوضاء

تشمل الأمثلة ما يلي:

نظرًا لأن نظام التبريد المائي يلغي الحاجة إلى مراوح تبريد عالية السرعة، يتم تقليل ضوضاء التشغيل بشكل كبير، مما يخلق بيئة عمل أكثر هدوءًا.

خاتمة

يجمع المحرك المتكامل ذو التردد المتغير والمغناطيس الدائم والمبرد بالماء والمغلق بالكامل بين أربع تقنيات رئيسية في حل واحد متكامل:

ومن خلال دمج هذه التقنيات في نظام واحد، فإنه يعمل على توسيع فوائد حلول توفير الطاقة ذات التردد المتغير من مرافق التصنيع النظيفة إلى البيئات الصناعية الأكثر تطلبًا. ومع استمرار الصناعات في السعي لتحقيق كفاءة الطاقة والموثوقية والاستدامة، تمثل هذه التكنولوجيا خطوة حاسمة نحو مستقبل صناعي أكثر خضرة وكفاءة.
